Programación Retro del Commodore 64

La programación retro está de moda. No paran de publicarse libros y más libros.

Uno de los primeros libros que os recomendé hace tiempo es «Retro Game Dev», de Derek Morris:

Lógicamente, el libro me gusta. Si no fuera así no lo recomendaría. No obstante, se le pueden buscar algunas pegas:

• Está en inglés, aunque esto no es mayor problema para los que conozcan el idioma de Shakespeare.
• Es muy sucinto (120 páginas). Va al grano, quizás demasiado al grano.
• Apenas le dedica tiempo o espacio a la programación del 6502/6510, a las capacidades del C64, o al CBM prg Studio.
• Básicamente es la descripción de cómo programar dos juegos, uno de naves y otro de plataformas. Pero se apoya en unas librerías de macros desarrolladas ad-hoc para esos juegos, y el libro no las describe, lo que significa que el lector tiene que hacer un esfuerzo importante en revisar código ensamblador para entender de verdad los juegos.
• Todo esto hace que no sea un libro para empezar desde nivel cero o bajo.

En todo caso, ya digo, es un libro recomendable.

Pues bien, hoy me he enterado de que Derek ha sacado el volumen II, que estaba en proyecto desde hace bastante tiempo:

El proyecto inicial tenía prevista una primera parte dedicada a la programación del 6502/6510, que muchos de los lectores echamos en falta en el volumen I. No obstante, por lo que veo en la tabla de contenidos y en el tamaño (150 páginas), parece que finalmente tampoco será así.

En todo caso, el contenido anunciado es muy interesante, porque parece que se centra en técnicas avanzadas de programación del C64:

• VS Code y Kick Assembler
• Depuración y perfilado
• Interrupciones Raster
• Multiplexación de sprites
• Diseño de sprites y caracteres
• Música con el SID
• Codificación de juegos
• Multipantallas
• …

El precio podía estar más ajustado (17 euros en blanco y negro, 25 en color), pero yo ya he encargado el mío…

Nuestros colegas de RetroProgramming Italia están publicando una serie de libros muy interesantes sobre programación retro de 8 bits.

El primer volumen, dedicado a la programación de los micros 65xx, ya está publicado, y se puede comprar tanto en formato papel como ebook en Lulu.com:

Se trata de una edición de alta calidad y fruto de los muchos años de experiencia de este conocido foro.

Hace un par de meses me compré el libro «Commodore 64 Exposed». Por lo visto, es un libro de 1983 que se ha reeditado ahora con la fiebre de la programación retro.

El libro está bien. Son algo menos de 200 páginas en las que se tratan:

• La programación en BASIC.
• Los comandos de BASIC.
• Técnicas avanzadas en BASIC.
• Sonido.
• Gráficos.
• Código máquina.
• Dispositivos externos.
• Apéndices.

Como os imagináis, con esa extensión y variedad de temas, los asuntos tampoco los puede tratar en mucha profundidad. Casi todo lo ahí mencionado (código máquina, sonido, gráficos, etc.), quitando la parte inicial de BASIC, lo encontraréis tratado con mucho más detalle en este blog y sus libros asociados (volumen I y volumen II).

Lo que sí me ha llamado la atención, porque no lo conocía, es el formato en que se almacenan en memoria los programas en BASIC. Aparece descrito en la página 45. El formato es así (para cada línea del programa):

• Dos bytes para la dirección en memoria de la siguiente línea. Si valen $0000 es el final del programa.
• Dos bytes para el número de línea BASIC.
• El texto de la línea BASIC. Los comandos están tokenizados, es decir, se convierten a unos códigos (ej. $9e para SYS). Lo demás, se almacena tal cual en codificación PETSCII.
• Un byte $00 para marcar el fin de línea.

Todo esto es fácil de comprobar arrancando VICE, introduciendo un programa BASIC, arrancando el monitor con ALT + M, y revisando las posiciones de memoria $0801 y siguientes.

Que lo disfrutéis si os animáis a leerlo.

Recientemente me he enterado de que Netflix acaba de sacar una serie sobre videojuegos clásicos. Se llama «High Score» y podéis ver sus detalles aquí:

https://www.netflix.com/es/title/81019087

Yo actualmente no soy suscriptor de Netflix, así que me quedaré con muchas ganas de ver sus seis capítulos. En todo caso, espero que nuestro queridísimo C64 tenga su lugar en la serie.

Recientemente he descubierto un grupo que me parece muy interesante. Se trata de RetroProgramming Italia – RP Italia. Es el primer grupo italiano que se ocupa de la programación retro de todos los ordenadores de 8 y 16 bits y, en particular, de nuestro querido Commodore 64.

Os dejo su dirección de Facebook:

https://www.facebook.com/groups/retroprogramming/?ref=share

Se trata de un grupo privado, por lo que deberéis solicitar uniros al grupo.

Aunque las entradas lógicamente están escritas en italiano se entienden bastante bien. Y además el BASIC y el ensamblador del 6510 son lenguajes universales 😉 .

¡¡Que lo disfrutéis!!

Hoy voy a hacer un pequeño paréntesis en lo que nos ocupa últimamente (juegos de tablero). He descubierto un sitio que seguramente lleva unos años en línea, pero que yo he encontrado recientemente y que me ha parecido interesante: 8bitworkshop.

8bitworkshop es un sitio web que permite programar en ensamblador y en C para varias máquinas de 8 bits y, entre ellas, nuestro querido Commodore 64.

Una primera cosa curiosa es que la programación es online, es decir, directamente en el sitio web y con en el navegador. Esto no me parece especialmente interesante. De hecho, me parece que incluso puede ser poco práctico a la hora de abordar proyectos medianos y grandes.

Lo que sí me parece muy interesante es que, según programas en ensamblador, se va generando automáticamente el código máquina, es decir, se va ensamblando. Todavía más, el efecto que tu programa pudiera tener sobre la pantalla del C64 ($0400 – $07e7) también se actualiza instantáneamente:

Esto hace que sea una herramienta muy interesante para prototipos rápidos.

Otra cuestión que me ha parecido muy interesante es que no sólo permite programar en ensamblador. También permite programar en C para el C64:

Esto tampoco es nuevo, ya que hace tiempo que existe https://www.cc65.org/, que es un compilador cruzado de C para el 6502. Se puede ejecutar sobre sistemas Windows, Linux y otros.

Pero, pensándolo bien, no me parece ninguna tontería. El ensamblador es rápido y potente, pero es complejo. Por su parte, el BASIC es mucho más sencillo, pero se queda escaso y es muy lento.

Sin embargo, el C podría conjugar las virtudes de ambos mundos. Es un lenguaje de alto nivel, pero es compilado (no interpretado como el BASIC). Por tanto, es mucho más rápido. Es más estructurado que el BASIC, que apenas admite estructura, tiene más tipos de datos, etc.

Pero es que además C permite acceder fácilmente a la memoria, ya que tiene punteros y operadores para obtener las direcciones de posiciones de memoria. Esto es esencial para máquinas como el C64, en las que el manejo de gráficos, sonido y entrada/salida requiere un conocimiento profundo del mapa de memoria y el acceso a los chips especiales que se encuentran ahí «mapeados».

Hará unos 25 años que no programo en C, pero en cuanto pueda le daré un tiento sobre el C64…

Releyendo el libro “The machine language book of the Commodore 64” de Lothar Englisch he recordado algunas cosas de interés:

Hoy en día solemos trabajar con ensambladores cruzados (cross assemblers), es decir, programas que se ejecutan en Windows, Linux o Mac y que generan código máquina para el C64. Hay varios ejemplos: CBM prg Studio, Kick Assembler, ACME Cross-Assembler, etc.

En los 80, lógicamente, también se trabajaba con ensambladores, desensambladores y simuladores, pero, a diferencia de lo que hacemos hoy en día, aquellos programas se ejecutaban en C64 y generaban código máquina también para C64. Algunos estaban programados en BASIC (como los del libro “The machine language book of the Commodore 64”) y otros en código máquina. Algunos eran ensambladores, desensambladores o simuladores puros, y otros tenían mezcla de varias funciones. Y, entre ellos, uno de los que más me gustaba era Machine Lightning, aunque nunca llegué a dominarlo ni de lejos.

Y luego había un tipo especial de programas que se llamaban “monitores” o “monitores de código máquina”. Su función es un poco difícil de explicar porque, como digo, estos programas normalmente mezclaban varias funciones:

• Ensamblador: Un ensamblador es un programa que permite escribir programas en ensamblador y ensamblarlos, es decir, generar el código máquina. Esta es su función principal, pero luego hay otras funciones accesorias: grabar y cargar código ensamblador (fuente), grabar y cargar código máquina (objeto), etc. Sería el equivalente a un compilador en un lenguaje de alto nivel.
• Desensamblador: Un desensamblador es un programa que recibe un rango de posiciones de memoria, lee el código máquina ahí almacenado, y genera el código ensamblador. Sería el equivalente a un decompilador en un lenguaje de alto nivel.
• Simulador: Un simulador es un programa que recibe un programa en código máquina y simula su ejecución, viendo el efecto que la ejecución tendría sobre los registros del microprocesador y/o la memoria. La ejecución puede ser simulada o real, instrucción a instrucción o varias instrucciones de golpe, etc. Permite cambiar el contenido de los registros y/o posiciones de memoria, etc. El equivalente en un lenguaje de alto nivel sería un depurador.
• Monitor: Un monitor es parecido a un simulador / depurador. También recibe un programa en código máquina y permite su ejecución (en este caso real, no simulada), así como ver el estado del microprocesador y la memoria, y cambiarlos. La principal diferencia, además de que la ejecución es real y no simulada, es que utiliza interrupciones por software. Es decir, utiliza la instrucción BRK a modo de punto de ruptura. Cuando esta instrucción se encuentra en el programa a ejecutar (normalmente introducida artificialmente con el objeto de depurar), se produce una interrupción, y pasa a ejecutarse el monitor. Esto permite al usuario / programador revisar el estado del microprocesador y la memoria, cambiar su estado, cargar o grabar programas, desensamblar zonas de memoria, rellenar zonas de memoria con valores, etc.

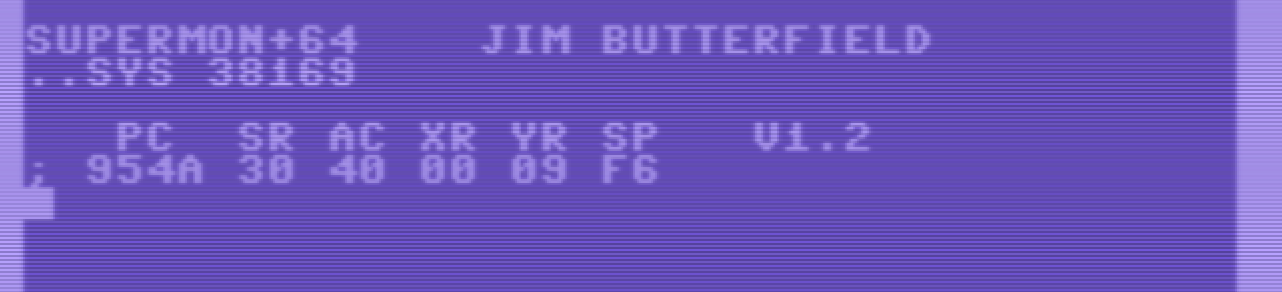

Uno de los monitores más conocidos en su día era Supermon64 de Jim Butterfield:

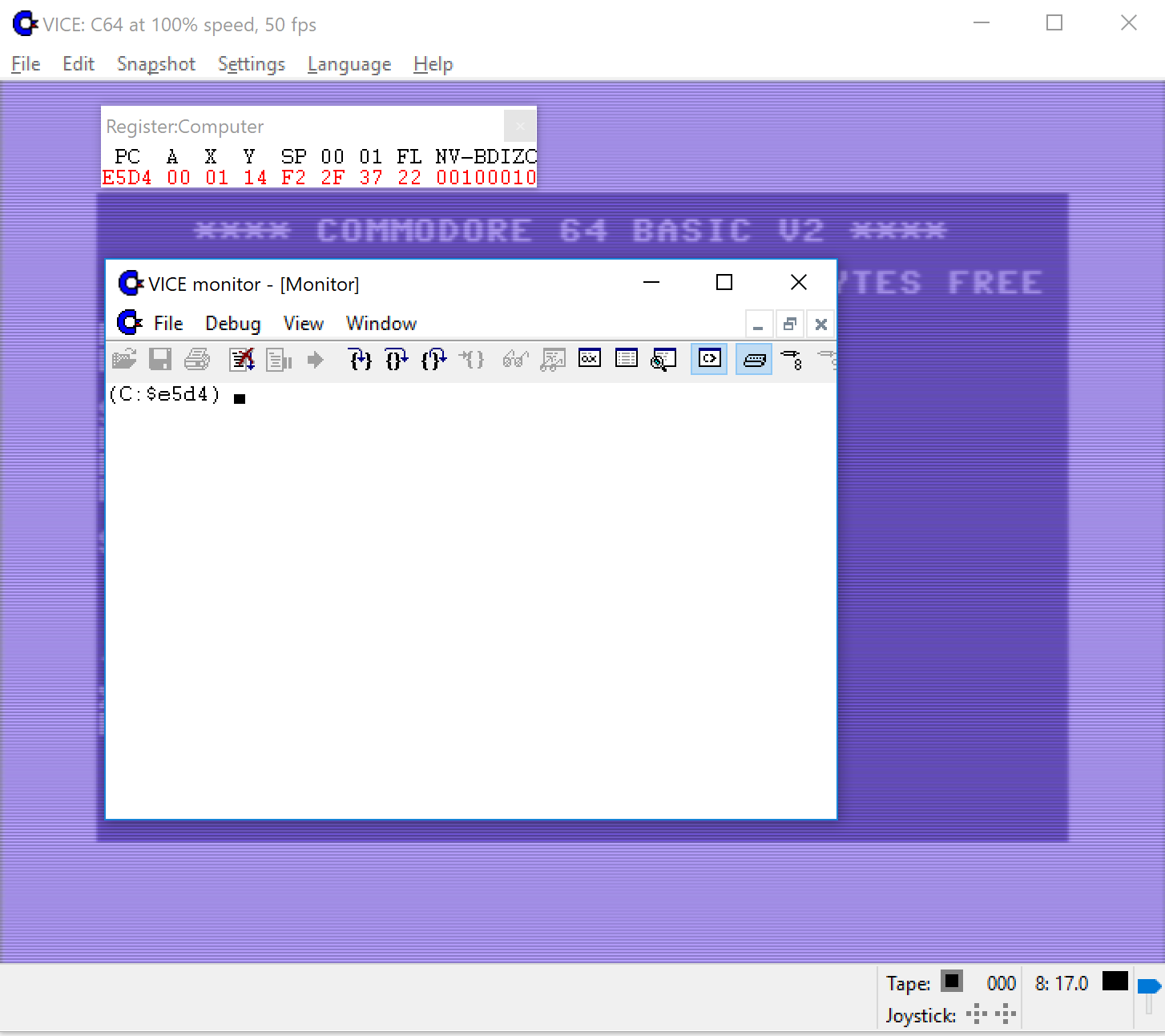

VICE actualmente también tiene su propio monitor (accesible con ALT + M):

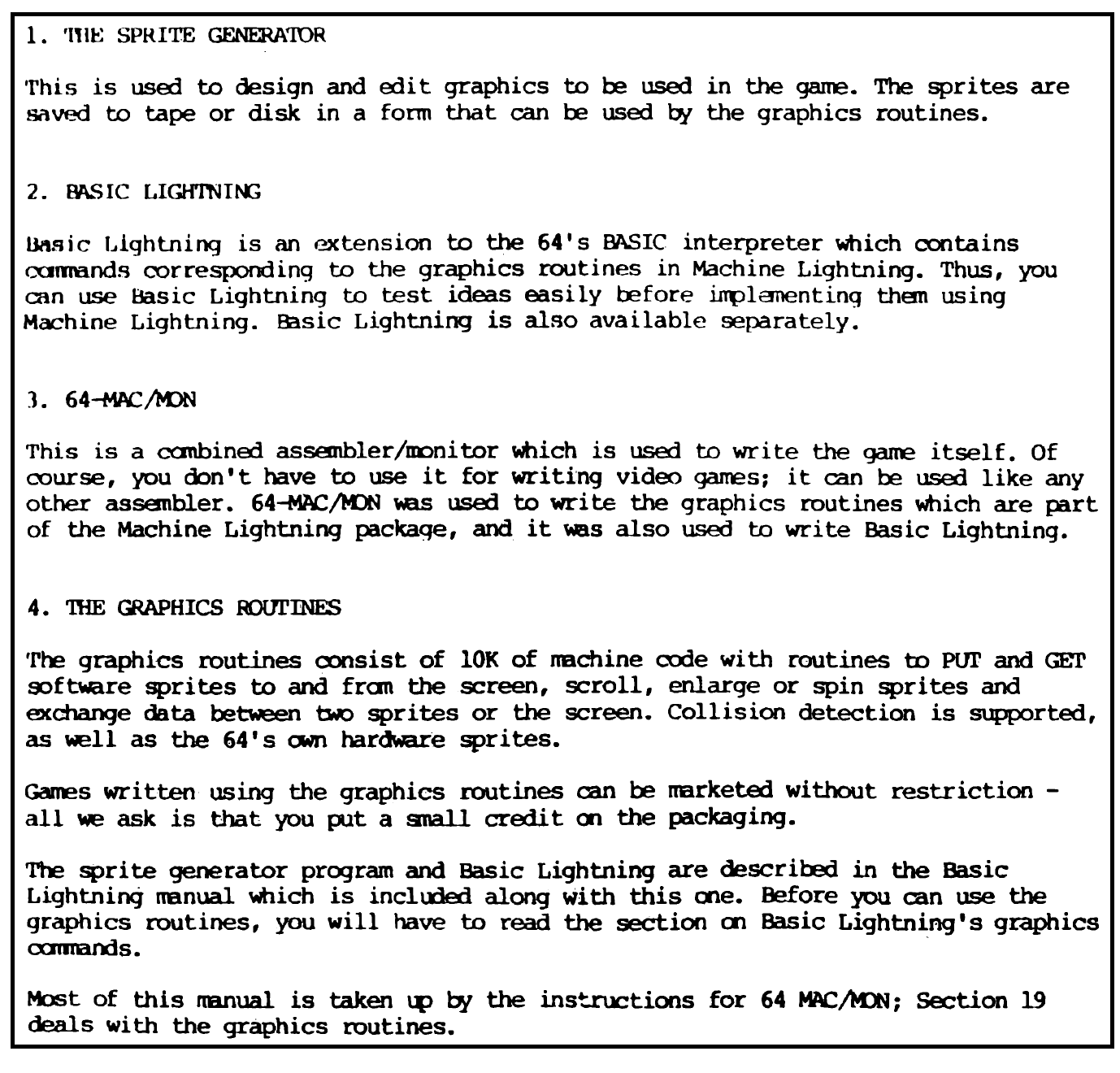

Finalmente, el cartucho Final Cartridge y el ensamblador Machine Lightning también tenían su monitor. Machine Lightning, además, incluía programas para diseño de gráficos, así como librerías de rutinas en código máquina para el manejo de los mismos:

¿No es increíble la cantidad de herramientas que había y lo potentes que eran?

Os presento mis últimas adquisiciones, dos libros clásicos:

El primero es el libro “Mapping the Commodore 64” de Sheldon Leemon. Se trata un mapa de memoria del C64, es decir, de una descripción de la memoria del C64 posición de memoria a posición de memoria.

Es un libro muy interesante porque, como hemos comentado muchas veces, para programar el C64 no es suficiente con saber ensamblador del 6510. Además, hay que conocer bien el mapa de memoria, es decir, en qué posiciones se ubica qué. Por ejemplo, hay que conocer los registros del VIC, del SID o de los CIAs.

En principio, es un libro de referencia o consulta, pero se lee con facilidad. Las partes que puedan resultar un poco más arduas, o menos interesantes, por ejemplo, el intérprete de BASIC, se leen con menos profundidad y ya está.

El segundo es “The machine language book of the Commodore 64” de Lothar Englisch. Es la versión americana de la edición que en su día publicaron Data Becker y Ferré Moret para España:

Me hubiera encantado encontrar la edición española, que es la que me leí hace treinta años, pero me ha resultado imposible.

En todo caso, el contenido de ambas ediciones es el mismo, y gira en torno al ensamblador del 6510. Incluye algunos temas dedicados a un ensamblador (programa para ensamblar, no el lenguaje), un simulador (hoy lo llamaríamos depurador o debugger), un desensamblador, etc., que seguramente en su día tendrían sentido, pero que hoy en día ya no tienen mucho sentido con las modernas herramientas de que disponemos (ej. CBM prg Studio).

Por supuesto, me lo voy a leer, porque para eso me lo he comprado, y además la nostalgia me puede, pero me da la impresión de que para aprender ensamblador del 6510 seguramente esté mejor “Assembly Language Programming with the Commodore 64” de Marvin L. De Jong:

En definitiva, libros clásicos e interesantes que se pueden coleccionar (se venden por Internet, aunque son carillos) o disfrutar en línea (ver Archive.org).

Otro periférico curioso y ochentero son los paddles:

Lo primero que llama la atención es que, usando un único conector para puerto de control, hay una pareja de paddles. Por tanto, como el C64 tiene dos puertos de control, en total es posible conectar cuatro paddles (dos parejas).

Lo segundo que llama la atención es que un paddle es básicamente una rueda y un disparador. La rueda es lo que técnicamente se llama un potenciómetro, es decir, una resistencia variable. Al mover la rueda cambia la resistencia y, consecuentemente, un voltaje.

Este voltaje variable llega a través del CIA1 al SID, que dispone de un conversor analógico digital, es decir, un dispositivo electrónico capaz de convertir una señal analógica (el voltaje variable) en una señal digital (un número almacenado en un registro).

Como hay dos paddles, hacen falta dos registros en los que almacenar el resultado de la conversión analógico – digital, que son:

• POTX = $d419.
• POTY = $d41a.

Obsérvese que las direcciones de estos dos registros ($d419 y $d41a) son parte del rango de direcciones del SID ($d400 – $d41c). Por otro lado, el prefijo “POT” viene de “potenciómetro”.

Estos dos registros POTX y POTY sirven para leer tanto la pareja de paddles conectada al puerto de control #1 como la pareja de paddles conectada al puerto de control #2. Por tanto, hace falta algún mecanismo para conmutar entre una pareja y otra.

Ese mecanismo es el puerto A del CIA1, es decir, el registro CIAPRA = $dc00. Si en los bits 6 y 7 de CIAPRA escribimos %01, se leen los paddles del puerto de control #1. En cambio, si escribimos %10 en esos mismos bits, se leen los paddles del puerto de control #2.

Ahora bien, dado que el CIA1 y más en particular su registro CIAPRA = $dc00 intervienen en la lectura del teclado, cosa que el sistema operativo hace 60 veces por segundo mediante una rutina de interrupción, para que la selección de los paddles sea correcta y no interfiera con la lectura del teclado, hay que desactivar esa interrupción antes de seleccionar y leer los paddles, y volver a activarla después.

La desactivación de la interrupción se consigue escribiendo el valor %01111111 = 127 sobre el registro de control de interrupciones del CIA1 (CIAICR = $dc0d). Y la reactivación se consigue escribiendo el valor %10000001 = 129. Recordemos el uso del CIA1 como fuente de temporización.

Por último, quedan los disparadores. Para leerlos, también se usa el CIA1, concretamente:

• CIAPRA = $dc00, bit 2 = 0 => disparo del paddle 1.
• CIAPRA = $dc00, bit 3 = 0 => disparo del paddle 2.
• CIAPRB = $dc01, bit 2 = 0 => disparo del paddle 3.
• CIAPRB = $dc01, bit 3 = 0 => disparo del paddle 4.

En resumen, y como digo, otro periférico bien curioso. Sólo recuerdo haberlo utilizado para un juego de coches llamado “Lemans”. En este juego se utilizaba como volante para dirigir los coches:

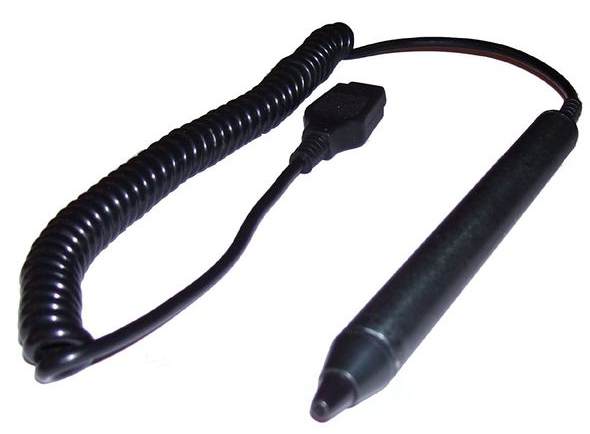

No sé si alguna vez os habréis planteado cómo funciona un lápiz óptico, uno de esos dispositivos que se usaban en los 80 para pintar en pantalla.

Es un periférico que siempre me ha llamado mucho la atención, porque nunca había tenido muy claro cómo funcionaba. Y no me refiero tanto desde el punto de vista electrónico (básicamente es un fototransistor), sino más bien desde el punto de vista de cómo el C64 podía determinar sobre qué posición X, Y de la pantalla estaba apoyado.

Recordemos que lo que había en los 80 eran televisiones de tubo de rayos catódicos (CRT), no pantallas táctiles como la que tenemos ahora…

La cosa parece magia, pero es más sencilla de lo que parece:

Ya sabemos lo que es el raster: el rayo con el que el VIC va actualizando la pantalla. Y ya sabemos, también, que la línea por la que va el raster se puede conocer con los registros SCROLY = $d011 (bit 7) y RASTER = $d012 (bits 0 a 7).

Pero es que el VIC no sólo conoce la línea que va actualizando (Y). También conoce la columna (X). Por tanto, ya tenemos todas las piezas del puzle:

• El usuario conecta el lápiz al puerto de control #1.
• El usuario pone el lápiz en una posición X, Y de la pantalla.
• Cuando el raster o el rayo catódico pasa por la posición del lápiz (cosa que hace 60 veces / segundo) activa su fototransistor, que genera una señal al puerto de control #1.
• La señal llega al VIC, que guarda en sus registros LPENX = $d013 y LPENY = $d014 la posición X, Y por la que iba el raster en el momento de recibir la señal.
• La aplicación que usa el lápiz, lee de LPENX y LPENY las coordenadas X, Y del lápiz, y actúa en consecuencia, por ejemplo, pintando un pixel en esa posición.

¿¿No es curioso y astuto??

Otra curiosidad es que LPENX y LPENY son bytes. Por tanto, pueden tomar los valores 0 a 255. Sin embargo, sabemos que la resolución del VIC en modo bitmap estándar es de 200 x 320 pixels. Es decir, con un byte tenemos suficiente para la coordenada Y (200 filas), pero no tenemos suficiente para la coordenada X (320 columnas).

Por ello, la resolución con que se determina X es de dos pixels, y el valor que se almacena en LPENX (de 0 a 160) debe multiplicarse por dos para obtener la coordenada X del lápiz.
